熱式質量流量計
熱式質量流量計（Theermal Mass flowmeters,簡稱TMF）在國內習慣稱為熱式流量計，是利用流體流過外熱源加熱的管道時產生的溫度場變化來測量流體質量流量，或利用加熱流體時流體溫度上升某一值所需的能量與流體質量之間的關系來測量流體質量的一種流量儀表。一般用來測量氣體的質量流量。具有壓損低；流量范圍度大；高精度、高重復性和高可靠性；無可動部件以及可用于極低氣體流量監測和控制等特點。
1.托馬斯流量計
2.
浸入型熱式質量流量計
浸入型TMF是在原來熱線接觸式流量計的基礎上發展起來的一種堅固型熱式質量流量計，它解決了接觸式TMF在結構上的缺陷，采用適用于工業應用的堅固的高可靠性傳感器，近二十多年來得到了很快的發展。
① 浸入型熱式質量流量計原理
② 浸入型熱式質量流量的分類
③ 浸入型熱式質量流量計的特點
從上述原理分析可知，浸入型熱式質量流量計有許多優點，概況起來有：
① 有堅固的結構，適合與工業應用。
② 流量范圍大，在線型管徑可到200mm，流量上限達12000Nm3/h，特殊設計的在線型TMF流量上限可達18000Nm3/h；對于插入型TMF的流量范圍更大，管徑可達2m以上，流量上限可達5*105Nm3/h。
③ 精確度高，重復性好。
TMF的精確度一般可用兩種方式表示：
Ⅰ. ±（1%FS+0.5%R）;
Ⅱ. ±2%R(對10%~100%流量范圍)
±0.5%FS（對<10%流量范圍）
TMF的重復性可達±2%FS.
④ 具有1~2s的快速響應時間；

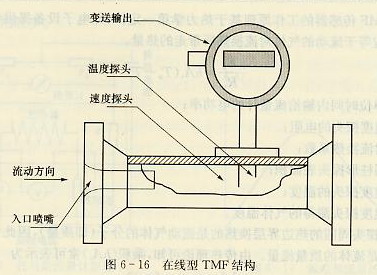

⑤ 對于流量計入口裝有多孔網板或入口噴嘴的在線型TMF（如圖6-16），對管內流體速度分布不敏感，對上游直管段長度的要求很低，對下游甚至沒有直管段的要求。表6-2為入口裝有多孔網板的浸入型熱式TMF與孔板流量計（β=0.7）對上游直管段要求的比較。
⑥ 可測量含中等固體顆粒的氣體
由于測量原理的限制，浸入型熱式質量流量計也還存在一些不足，主要有：
還不能參照氣體進行標定，給標定流量計帶來困難。
不能用于低流速。
3.熱分布型熱式質量流量計
① 熱分布型熱式質量流量計的原理
②熱分布型熱式質量流量計的結構與分類
③ 熱分布型熱式質量流量計的特點
A.熱分布型熱式質量流量計的優點
B.熱分布型熱式質量流量計的缺點
④ 熱分布型熱式質量流量計的使用
4.邊界層流量計
① 邊界層流量計測量原理
② 邊界層流量計存在的問題
